　　1.產品名稱

　　步入式恒溫恒濕實驗室

　　型號

　　數量

　　型號二

　　JY-1802

　　（⊥87⊥臺）

　　JY--1801

　　2.試樣限制

　　本試驗設備禁止：

　　易燃、爆炸、易揮發性物質試樣的試驗及儲存

　　腐蝕性物質試樣的試驗及儲存

　　生物試樣的試驗或儲存

　　強電磁發射源試樣的試驗及儲存

　　3.容積和尺寸

　　內容積

　　內箱尺寸(W*D*H)

　　8立方米

　　2000MM*2000MM*2000MM

　　4.性能

　　4.1.測試環境條件

　　環境溫度為5～35℃、相對濕度≤85%RH、

　　循環冷卻水溫≤30℃、循環冷卻水供水壓力為0.25～0.4MPa

　　試驗箱內無試樣

　　4.2.溫度范圍

　　4.3.溫度波動度

　　4.4.溫度偏差

　　4.5.溫度上升時間

　　4.6.溫度下降時間

　　-60℃～+80℃

　　±0.5℃

　　±2.0℃

　　RT℃~80℃//60min

　　RT℃~-40℃//60min

　　4.7.滿足試驗標準

　　GB/T2423.1-2001試驗A：低溫試驗方法

　　GB/T2423.2-2001試驗B：高溫試驗方法

　　GJB150.3-1986高溫試驗

　　GJB150.4-1986低溫試驗

　　（每立方米負載不大于35kg/m鋼的熱容量）

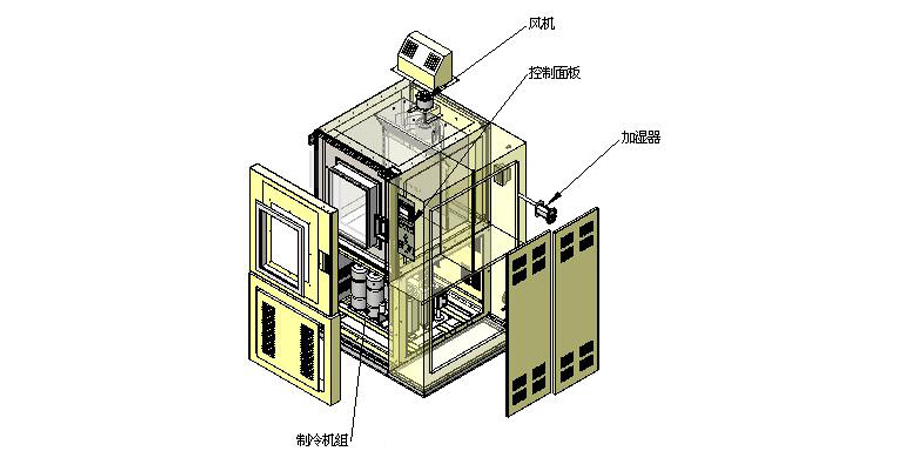

　　5.結構特征

　　5.1.保溫圍護結構

　　噴塑鍍鋅彩色鋼板--耐溫度應力保溫材料--SUS304不銹鋼板復合拼裝板

　　其中：

　　噴塑鍍鋅彩色鋼板（外）板厚0.8mm顏色為乳白色

　　SUS304不銹鋼板（內）板厚0.8mm

　　耐溫度應力保溫材料層厚：98mm

　　試驗室地板承重能力：200kg/m(均勻載荷)

　　5.2.空氣調節通道

　　風機、加熱器、蒸發器

　　5.3.試驗室體標準配置

　　引線孔：直徑φ100mm2個

　　照明燈：防潮燈，60W/AC220V

　　5.4.大門

　　鉸鏈門，門洞高1850mm，門寬1200mm（單門）（可以根據客戶要求提供相應的尺寸）

　　配安全門鎖緊機構（可以在試驗室內打開大門）

　　門上配電熱防結露中空玻璃觀測窗（W400×H400mm）共一個

　　門框備防結露電熱裝置

　　配活動斜坡一個，用于方便小樣品車進出試驗室門

　　5.5.控制面板

　　溫度控制顯示屏、超溫保護設定裝置、運行指示燈、故障指示燈、蜂鳴器、照明開關

　　控制面板的安裝方位隨門的安裝方位不同而不同。

　　5.6.機械室

　　機械室中包含：

　　制冷機組、風機、配電控制柜

　　5.7.配電控制柜

　　散熱風機

　　配電板

　　試樣試驗端子

　　總電源斷路器

　　壓縮機斷路器

　　電熱短斷器

　　自動控制電路系統

　　6.制冷系統

　　6.1.工作方式

　　單極壓縮+PID+SSR

　　6.2.制冷壓縮機

　　6.3.蒸發器

　　6.4.冷凝器

　　6.5.節流裝置

　　6.6.蒸發冷凝器

　　6.7.制冷機控制方式

　　半封閉壓縮機

　　翅片式換熱器

　　殼管式換熱器

　　自動膨脹閥

　　高效釬焊板式換熱器

　　自動調節制冷裝置根據試驗條件自動調節制冷機的運行工況

　　冷凝壓力調節閥（冷卻水流量偵測裝置）

　　蒸發壓力調節閥（防止蒸發器結冰）

　　壓縮機回氣冷卻回路

　　能量調節回路

　　6.8.制冷劑

　　R404A和R23（環保制冷劑）

　　6.9.其他

　　主要部件均采用優質品牌產品壓縮機

　　日本鷺宮電磁閥

　　丹麥DANFOSS電磁閥，膨脹閥

　　AICO油分

　　LG接觸器

　　7.電氣控制系統

　　7.1.控制器

　　采用進口數顯控制器

　　顯示器

　　高亮度LED顯示器

　　運行方式

　　定值方式

　　設定方式

　　中文菜單，按鍵方式輸入

　　顯示分辨率

　　溫度0.1℃；

　　輸入

　　熱電偶（鉑電阻/電壓/電流等，根據設備需要）

　　控制方式

　　抗積分飽和PID

　　7.2.溫度測量

　　溫度：T型鎧裝熱電偶

　　8.安全保護裝置

　　8.1.制冷系統

　　壓縮機超壓

　　壓縮機電機過熱

　　壓縮機電機過流

　　冷卻水供水欠壓

　　壓縮機油壓壓差欠壓（限15HP半封閉壓縮機）

　　8.2.試驗室

　　可調式的超溫保護

　　試驗空間溫度自動超溫停轉

　　空氣調節通道極限超溫

　　可從內部打開大門的安全門鎖

　　風機電機過熱

　　8.3.其他

　　總電源相序和缺相保護

　　漏電保護

　　負載短路保護

　　9.其他配置

　　試樣電源端子

　　繼電器觸點控制，220VAC2A以內（當正常運行時，觸點閉合；當設備停機或故障時，觸點斷開）

　　總電源漏電斷路器

　　10.選購附件（功能）下列的附件（功能）單獨報價，需要在合同或技術協議

　　上特別說明

　　10.1.引線孔

　　引線孔有直徑φ50mm、φ80mm、φ100mm、φ120mm規格，其位置及數量在室體結構允許的條件下可按用戶要求訂制

　　10.2.觀察窗

　　電熱防結露中空玻璃觀測窗可視范圍約（400*400），其位置及數量在室體結構允許的條件下可按用戶要求訂制

　　11.運輸

　　貨運

　　試驗箱為分體式，分體運輸

　　12.使用條件由用戶保證下列各項條件

　　12.1.設備安裝

　　場地

　　現場組裝

　　地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵

　　附近沒有強電磁輻射源

　　設備附近備有排水地漏（距離制冷機組2米以內）

　　場地地面承重能力：不小于800kg/m

　　設備周圍留有適當?shù)木S護空間

　　12.2.環境條件

　　溫度：5℃～35℃

　　相對濕度：≤85%RH

　　氣壓：86～106kpa
