　　空氣干燥方案

　　機組原理：

　　轉輪除濕機組是通過轉輪的旋轉，使被除濕的氣流所流經的轉輪除濕器的扇

　　形部分對濕空氣進行除濕，而再生氣流流過的剩余扇形部分同時進行吸附劑的

　　生，被除濕的處理氣流和再生氣流一起逆流流動，從而形成一個連續的，穩定的

　　除濕過程，達到除濕的目的。

　　轉輪機組的核心部件為吸附式除濕轉輪，它以高強度絕熱材料為基材，加工

　　成蜂巢管道結構，使其濕交換面積加大；當需

　　要除濕的被處理空氣通過除濕轉輪的除濕區時，

　　能充分與吸濕劑接觸。復合吸附劑均勻生成在

　　基體上形成一個巨大的吸附表面。密封裝置將

　　轉輪分為270°扇形的除濕區和90°扇形的

　　生區。轉輪端部周邊采用正壓氣流及硅氟彈性

　　材料平面密封，除濕區與再生區之間為彈性密

　　封。需處理的潮濕空氣由處理風機送入轉輪除

　　濕區，空氣的水份子被吸附劑吸附，得到相對

　　濕度極低的干燥氣流，以達到除濕的目的；同

　　時再生空氣經加熱加熱到預定溫度（一般在110

　　~120℃之間）逆向通過轉輪再生區，將吸附劑內的水份解吸出來并帶走，恢復吸

　　附濕能力。轉輪以極低的轉速（一般在5~10轉/h）緩慢旋轉，整個過程為一反

　　復除濕與再生的周期性過程，確保了連續的除濕效果，得到狀態穩定的干燥空氣！

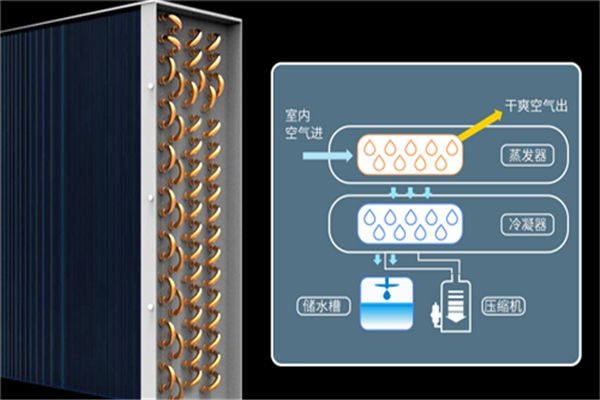

　　轉輪除濕機組在轉輪除濕的基礎之上綜合冷凍除濕之優勢！于轉輪處理前加

　　裝冷凍除濕表冷，充分利用轉輪低溫低濕情況下除濕之性能！于轉輪后加裝后表

　　冷盤管，控制轉輪出風溫度；以實現溫濕連控。

　　轉輪除濕機組由蒸發冷卻器，除濕轉輪，后表冷，風機和再生加熱器等部分

　　有機組合而成；整機通過PLC集中整體控制，可實現節能高效穩定運行之目的。

　　本公司轉輪除濕機組分普通型和節能型；節能型轉輪除濕機利用逆卡諾循環

　　原理；對轉輪余熱進行回收；用于再生進風預加熱；從而節省再生功率！實現節

　　省運行。

　　1

　　除濕設計：

　?。ㄒ唬┰O計依據

　　《潔凈廠房設計規范》GB-2001

　　《采暖通風與空氣調節設計規范》GB-2003

　　《潔凈室施工及驗收規范》JGJ71-90

　　《通風與空調工程施工及驗收規范》GB-2001

　　《通風與空調工程施工及驗收規范》（GBJ243-82）

　　《工業管道工程及驗收規范》（GBJ235-82）

　　《機械設備安裝工程施工及驗收規范》｛（T）231（五）-78｝

　　《制冷設備安裝工程施工及驗收規范》（GBJ66-84）

　　2

　　制劑車間轉輪除濕機設計選型書

　　一、用戶單位提供的數據及要求

　　房間號房間功能面積房間高度體積凈化級溫度濕度其它

　　(m)（m3）別(℃)(%)

　　1制劑車間1152.6299D級2430

　　2、使用地區：上海

　　3、現有條件:0.4MPa-0.6MPa飽和蒸汽冷凍水(7℃)：有

　　二、設備選型

　　室外新風條件（按上海夏季室外極端天氣參數）

　　補充室外新風必須同時滿足：

　　1、為滿足生產工藝排風與正壓的需要；

　　2、滿足除濕工藝需要；本方案新風參數如下：

　　新風量Qx：送風量*30%

　　相對濕度Rx：75%

　　溫度Tx：39℃

　　絕對含濕量Xx：34g/k

　　按照此要求可選我公司ZKH-6500D節能型凈化轉輪除濕空調機組

　　三、除濕機設計思路:

　　新風經前冷降溫處理成低溫高濕的空氣，與房間回風經過二級冷凍降溫處

　　理經除濕轉輪干燥處理，獲得高溫低濕的干燥風，在與房間部分回風混合后冷降

　　溫后得到要求的溫濕度送到送風管道。
