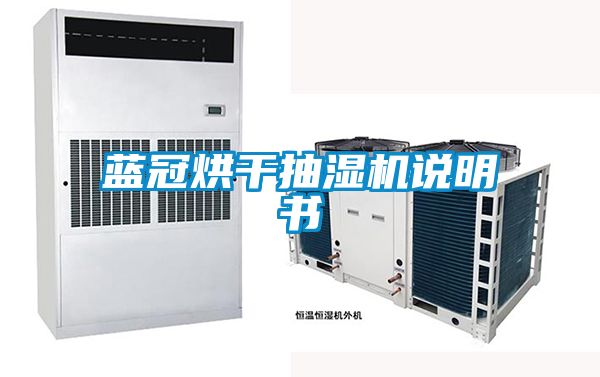

藍冠烘干抽濕機說明書

藍冠烘干抽濕機說明書

　　第1頁

　　-1-

　　第2頁

　　一、致用戶?在安裝使用本設備之前，請閱讀本手冊，閱讀后，請妥善保管好本手冊，以備今后參考。?安裝和維修需由熟悉國家和當?shù)匕踩?guī)范的專業人員承擔。如果在安裝維修及使用中未能遵守本手冊所包含的說明和注意事項及安全規范，可能導致設備的損壞或財產損失，并且有可能造成操作人員的傷害。最好的預防是：正確的安裝、正確的操作和經常性的維護與保養。?本手冊在出版時具有準確性，但由于產品不斷改進，本公司保留未經通知更改產品技術數據的權力，并不因此承擔任何責任。?在閱讀本手冊中，如果您需技術咨詢，請您與當?shù)亟?jīng)銷商或我們聯系。二、空氣能熱泵技術介紹熱泵實質上是一種熱量提升裝置，空氣能熱泵烘干機組利用逆卡諾原理，從周圍環境中吸取熱量，并把它傳遞給被加熱的對象（溫度較高的物體），其工作原理與制冷機相同，都是按照逆卡諾循環工作的，所不同的是工作溫度范圍不一樣。熱泵技術的先進性：1、節能：熱效率460%，運行費用是燃氣、燃油鍋爐的1/3，是電熱水器的1/4，比太陽能低40%；2、環保：無廢熱、廢水、廢氣；3、安全：水電分離，無漏電危險。三、技術前景介紹物料烘干過程是一個巨大的耗能過程，據統計，在大多數發達國家里用于烘干所消耗的能量占全國總能耗的7%-15%，而熱效率僅為25%-50%，并且大部分烘干過程特別是對熱敏性物料（例如食品和生物物料）都會對其色澤、營養、風味和組織產生影響。熱泵烘干技術具有能源消耗少，環境污染小、烘干品質高、適用范圍廣等優點，其優異的節能效果已被國內外的各種試驗研究所證明。四、空氣能熱泵烘干除濕機工作原理-2-

　　第3頁

　　空氣能熱泵烘干除濕機組，主要有翅片式蒸發器（外機）、壓縮機、翅片冷凝器（內機）和膨脹閥四部分組成，通過讓工質不斷完成蒸發（吸取室外環境的熱量）→壓縮→冷凝（在室內烘干房中放出熱量）→節流→在蒸發的熱力循環過程，從而將外部低溫環境里的熱量轉移到烘干房中，冷媒在壓縮機的作用下在系統內循環流動。它在壓縮機內完成氣態的升壓升溫過程（溫度高達100℃），它進入內機釋放出高溫?zé)崃考訜醾€烘干房內空氣，同時自己被冷卻并轉化為流液態，當它運行到外機后，液態迅速吸熱蒸發再次轉化為氣態，同時溫度可下降至-0℃～-10℃，這時吸熱器周邊的空氣就會源源不斷地將熱量傳遞給冷媒。空氣能熱泵烘干除濕機組在工作時，與普通的空調以及熱泵機組一樣，在蒸發器中吸收低溫環境介質中的能量QA；它本身消耗一部分能量，即壓縮機耗電QB：通過工質循環系統在冷凝器中時行放熱QC，QC=QA+QB，因此高溫?zé)岜煤娓蓹C組的效率為（QB+QC）/QB，而其他加熱設備的加熱效率都小于1，因此空氣能熱泵烘干機組加熱效率遠大于其他加熱設備的效率，可以看出，采用空氣能熱泵烘干機組作為烘干裝置可以節省能源，同時還降低CO2等污染物的排放量，實現節能減排的效果。五、空氣能熱泵烘干除濕機特點1、安裝方便：安裝、拆遷方便，占地面積少，可裝于室內、外；2、高效節能：只需消耗少量的電能，就可以在空氣中吸收大量的熱量，耗電量僅為電加熱器的1/3-1/4；同燃煤、油、燃氣烘干機相比，可節省75%左右的運行費用。1度電等于4度電。3、環保無污染：無任何的燃燒物及排放物，是一種可持續發展的環保型產品。4、運行安全可靠：整個系統的運行無傳統干燥器(燃油、燃氣或電加熱)中可能存在的易燃、易爆、中毒、短路等危險，是一種絕對安全可靠的半封閉干燥系統。5、使用壽命長，維護費用低：是在傳統空調的技術基礎上發展而來的性能穩定、可靠，使用壽命長；運行安全可靠，全自動免人工操作，智能化控制。6、舒適方便，自動化、智能化程度高：采用自控恒溫裝置，24小時連續干燥作業。7、適用范圍廣，不受氣候影響：可廣泛適用于食品、化工、醫藥、紙品、皮革、木材、農副產品加工等行業的加熱烘干作業。六、空氣能熱泵烘干除濕機應用范圍空氣能熱泵烘干除濕機適用于賓館酒店的床上用品的烘干，海產品、蔬菜脫水、AD黑銀耳、瓜子、花生、果蔬、肉制品、腸衣、煙葉、皮革、香菇、枸杞、干果、蚊香、貢香、布料、衣物、糧食谷物、掛面、腐竹、肥料、藥品、中藥材、紙品、木材、種子、污泥、石膏、五金產品、冶金產品、礦山副產品、化工產品、煙氣脫硫石膏、粘土、牧草、烤煙、粉煤、煤泥、褐煤等的烘干。在工業熱水方面，還可滿足電鍍廠電鍍液的恒溫、屠宰場高溫?zé)崴募訜岷捅?、星級酒店高溫?zé)崴墓?yīng)和工業企業高溫?zé)崴男枨蟆?3-

　　第4頁

　　七、空氣能熱泵烘干機操作說明開機界面待機介面-4-

　　第5頁

　　開機，確認開機或關機-5-

　　第6頁

　　溫度查詢：查看所有運行溫度濕度、電流數據，回主界面返回。設備狀態：查看所有輸出開關，回主界面返回。故障查詢：直觀查詢當前故障和歷史故障，回主界面返回。-6-

　　第7頁

　　曲線查詢參數設置：分三級權限設置，分不同密碼進入介面，回主界面返回。-7-

　　第8頁

　　用戶初始密碼1用戶參數設置介面主參數設置：模式：抽濕、制熱、制冷、制熱抽濕、抽濕制冷，按所需設置相應參數。-8-

　　第9頁

　　調節電子膨脹閥的動作特性-9-

　　第10頁

　　設置除霜參數分段參數設置：分10段，選不分段時按當前參數運行-10-

　　第11頁

　　選擇分段時按設置段數和相應參糝運行每段參數模式可選擇，其它參數按需設置。-11-

　　第12頁

　　所有輸入輸出可設置有或無，電流保護值按機組電流要求設置寫主板地址，模塊時設置主板的地址1-8，必須與待機面聯機地址相同八、安裝連接示意圖-12-

　　第13頁

　　九、電氣原理圖-13-

　　第14頁

　　接觸器KM1熱繼電器FR1U三相雙系統線路圖VW接觸器KM2UVW接觸器KM3UVW黃N新風閥N黑FR11X13KM4KM1KM2KM3紅KM4壓縮機1壓縮機2四通閥1四通閥2風機1風機2電輔熱曲熱閥門1閥門2F1運行初級NNA恒CPU膨膨B溫脹脹C閥閥閥12電流1電流2濕度模塊接口次級(黃）回風濕球回氣1內盤1外盤1排氣1回氣2內盤2外盤2排氣2出風通信座黃/綠NNN黃白紅黑內零排零新零電外地公電源380V50Hz風線風線風線加風線共請注意N線接正確！??！機閥閥熱機端十、機組安裝只有專業人員才能進行本機的安裝與調試?。ㄒ唬┌惭b準備1.驗收收到貨物時應對機組進行仔細檢查，以確認運輸過程中是否出現貨物破損現象，并按照裝箱單清點主機及附件，檢查有無配件遺失。機組出廠前室外機均預充足量的制冷劑，安裝前檢查機內是否有壓力，確認搬運過程中是否泄漏。2.搬運搬運時應使用叉車、起重機或吊索，將機組搬運到指定地點，搬運時要采取減震等保護措施，防止碰撞、擦壞機組外部噴涂，造成機組容易腐蝕。機組應保持垂直狀態，機組傾斜角度不得超過30°。建議室外機盡可能吊裝到位后再拆除木包裝。-14-

　　第15頁

　?。ǘ┌惭b注意機組的安裝位置比較靈活，可以根據生產工藝和實際場地確定安裝位置。必須注意以下幾點：?機組需由專門人員安裝，安裝時須遵守當?shù)卣陀嘘P(guān)部門的相應規定。?應考慮留出足夠的空間，以連接水管和電線，同時考慮維修需要的空間（不能小于如下圖所標的間隙）。?機組安裝完畢后，要檢查機組是否已良好固定，底腳是否安裝防震膠墊。?機組應安裝在室外通風的地方，且應與鄰近墻面保持適當距離，如圖所示，以免阻礙空氣流通影響空調效果，同時也便于檢修。機組出風口方向的遮擋物與機組的距離不得小于1.8米。A、注意A盡可能避免排風方向面對常年強風方向，同時排風不會回流；B應避免安裝在臟物、落葉及昆蟲聚集環境處，以防堵塞換熱器；C換熱器應定期清洗，確保換熱效率；D盡可能在機組上方安裝遮陽棚，保護機組。E機組應安裝于離電源較近的地方，便于配線。安裝處必須利于雨水與冷凝水的排出，不積水。F機組不可在含有油、鹽、腐蝕性氣體的環境中使用，這些物質會對機組產生腐蝕，引起故障甚至縮短機組壽命。G安裝位置要有足夠強度，機組底腳應設減振器或減振墊，減少震動傳遞；H機組可直接用膨脹螺栓固定在機座上，機組安裝定位孔尺寸見機組外形圖所示，機座可用水泥預制，預留排水道。也可用角鋼制作托架、加防震橡膠墊，置于地面或屋頂平面，小型機組亦可掛墻安裝，即置于角鋼支架上，角鋼支架在墻上固定，支架固定后的支撐能力應大于機組重量的4倍。機座表面應水平。（三）電氣安裝現場需要安裝連接的線路有外接電源線、控制器線、機組連接線、客戶配置電源線以及控制信號線。在機組安裝到位以后，即可連接電源線、電器控制及安裝和連接線，所有導線必須連接牢固，并且不得與任何運動部件接觸。所有導線必須采用橡膠線并且必須滿足本手冊要求。機組要求必須有接地措施，嚴禁在無可靠的接地情況下使用本機組。所有的電器設備及其安裝工作都必須符合國家及當?shù)匕踩?guī)范的要求。警告：導線不得與未經保溫的連接銅管綁在一起。注意：所有的保護及連鎖裝置都必須安裝并連入控制箱內相應的端子排上，否則因此引起的故障及損壞不在保修內容之內。注：接地連接線須比其他主電源線長。-15-

　　第16頁

　　十一、調試運行待機組安裝完畢以后，首先檢查安裝有無問題，然后檢查供電電壓是否正常，最后開機調試運行。對于三相機組，如出現送電開機，而機組無反應，應斷電對機組電源的相序調整（三相中的任意兩相對調接頭即可），在運行過程中，檢查機組的運行情況，如壓縮機有無異常震動或異常噪音，風機是否正常，風機的運行方向是否正確，機組及管道有無異常噪音。在運行過程中，請注意以下幾點：A控制器室內設定溫度至少要高于室溫度3℃，壓縮機才能啟動；B電腦、電視機等設備不要靠近控制器，否則兩者之間會相互干涉，影響運行；C機組運行時，請不要將門、窗完全封閉，要通風，以保證機組運行穩定；D控制器及機組電控箱要注意防潮，不要用濕手操作機組，不要用水直接沖洗機組，以防止觸電；警告在運行過程中，如發現異?，F(xiàn)象（如焦味、電控箱閃火），請立即停機，并關閉電源，向經銷商請求幫助，待專業維修人員檢查維修。因為在這種情況下繼續運行，會造成機組的損壞，電氣1．本機組應配置專用電源,電源電壓波動范圍為±10%,應使用自動空氣開關,其額定電流為機組運行電流的1.5倍,絕對禁止使用閘刀開關。2．機組應可靠接地。3．機組開關切勿頻繁操作，每小時不應超過四次。電控箱應防止受潮。4．對三相電源機組，機組內裝有相序保護器，對外接電源有相序要求，送電開機時若發現控制板無反應，并且機組不啟動，請關閉總電源，并將外接三相電源調相，然后再開機甚至可能會造成觸電或火災事故。-16-

　　第17頁

　　十二、機組維護?每年換季使用本機前應做好下列工作：?開機前，壓縮機預熱不小于12小時，以使機組啟動時，減少壓縮機內的液態R22量，以及提升油溫，減少壓縮機磨損。?首次使用時，應觀察機組啟動及運行情況，如有異常應立即停機檢查。?定期清洗換熱器（三個月一次），以保證機組運行效果。清洗必須由專業的空調技術人員進行。?在機組運行前必須檢查排水管。如果堵塞，必須清除異物，以便冷凝水排通順暢；在冬季到來時，檢查并清潔排水管，防止凝結水管凍裂。?機組發生故障時，請立即聯系經銷商或代理商，切勿自行拆卸、修理造成故障擴大。?長時間停用時，請關閉總電源，否則機組仍會消耗一定電力。同時確保排干機組換熱器和系統管道內的水，防止冬季凍爆機組換熱器和管道。但是下次開機時請?zhí)崆耙惶旖o機組送電，以便對壓縮機進行預熱。?維護與保養必須在切斷機組所有電源以后進行，以免發生危險。十三、常見故障及處理方法序號現象原因處理方法1接上電源后機組不工作逆相保護器不動作調整相序（限380V）控制器調整不當檢查電源2按說明書調節控制器低壓開關保護動作制冷劑不足，系統漏氟查出漏點，補漏，補充冷媒3壓力開關調節不當或失靈調節或更換壓力開關4排氣壓力過高風量/水流量不夠清洗過濾器5吸氣壓力過高冷凝器有臟物清洗冷凝器吸氣壓力過低制冷劑充注過量排掉多余冷媒6風量太小/回風溫高清洗過濾網運行噪聲過大制冷劑充注過多排掉多余制冷劑環境溫度過低補充制冷劑制冷劑充注過少壓縮機故障更換壓縮機制冷劑充注過量排掉多余制冷劑風機系統故障修理風機安裝螺絲松動緊固螺絲

　　第18頁

　　十四、售后服務尊敬的用戶：感謝您選用我公司生產的空氣源熱泵烘干機組！在使用前，請您詳細閱讀使用說明書，正確掌握本產品的安裝和使用方法，您如有任何問題和意見請與機組安裝單位或我公司聯系，我們將為您提供滿意周到的服務。您購買的空氣源熱泵烘干抽濕機組，從購買之日起保修期為壹年；保修期內免費服務，保修期過后將適當收取相應的材料費用。機組實行終身維修服務。如發生故障后，請將故障情況、保修卡編號通知公司，我們將委派技術工程師前往維護。以下情況不屬保修范圍內：1、由于天災引起的故障；例如：洪水、地震、臺風以及雷電等引發。2、維護不當引起的故障；例如：翅片沒有清洗，直接用水沖洗，電源缺相等。3、超過使用范圍引起的故障；例如：超出溫度范圍，電源電壓過高或過低，工作時間太長等。4、自行更改電路配線路或私自改裝產品引起的故障；5、違規安裝而引起的故障。
