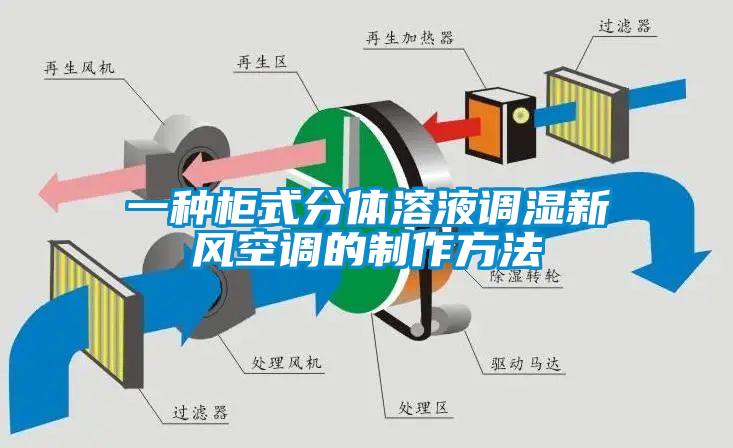

一種柜式分體溶液調濕新風空調的制作方法

一種柜式分體溶液調濕新風空調的制作方法

　　1.本發明涉及新風機組領域，具體為一種柜式分體溶液調濕新風空調。背景技術：2.為保障室內空氣品質，為室內空間配備集中新風系統，而供應新風并對新風進行處理的主機則稱為新風機組，這是提供新鮮空氣的一種空氣調節設備，工作原理是在室外抽取新鮮的空氣經過除塵、除濕（或加濕）、降溫（或升溫）等處理后通過風機送到室內，在進入室內空間時替換室內原有的空氣。3.新風空調在室外引入新風并經過各級處理，祛除粉塵顆粒物及有害氣體，再輸入室內，提高室內居住舒適度，而獨立新風機組憑借著低溫送風、無回風等優點，更受居住者的青睞。4.但現有新風空調冷凍式除濕制冷量大，能耗更高，能量轉化率低，同時傳統的新風空調機采用側流方式，并通過噴淋進行濕熱交換，而側流方式進行充分濕熱交換的前提是溶液以極其微小的顆粒噴淋,顆粒越小,換熱效果越好，但越小的顆粒越容易被空氣氣流帶出,形成飄逸，這種方式的逸出很難防止。技術實現要素：5.基于此，本發明的目的是提供一種柜式分體溶液調濕新風空調，以解決一般新風機組能耗更高，濕熱交換時溶液顆粒容易逸出的技術問題。6.為實現上述目的，本發明提供如下技術方案：一種柜式分體溶液調濕新風空調，包括冷凍水預處理機構，所述冷凍水預處理機構通過管道連接有處理風機，所述處理風機通過管道連接有除濕機構，所述除濕機構的內部設置有第一蜂巢媒介，所述除濕機構的頂部開設有出風口，所述除濕機構的一側設置有再生機構，所述除濕機構與再生機構的底部皆設置有氯化鋰除濕劑，且除濕機構與再生機構之間開設有通道，所述除濕機構與再生機構的外壁分別安裝有處理泵與再生泵，所述除濕機構與再生機構之間通過管道連接有制冷/制熱機構，且除濕機構的內部位于第一蜂巢媒介的上方設置有盤管，所述再生機構的頂部安裝有再生風機，所述再生機構內部的中間設置有第二蜂巢媒介，所述再生機構的頂部開設有室外排風出口，所述出風口通過管道連接有送風機構，所述送風機構的內部安裝有冷凍水再處理機構，且送風機構的底部設置有室內回風口。7.通過采用上述技術方案，多次高溫冷凍水處理可以使新風得到更好的降溫除濕效果，而高溫冷凍水相較于傳統的低溫冷水機組能量轉換率更高，制冷量更大，電能消耗減少，，有效的將制冷/制熱機構產生的熱量進行充分利用，相較于傳統的除濕再生能耗更小，再生效果更好。8.本發明進一步設置為，所述除濕機構與再生機構的內部分別設置有第一熱交換器與第二熱交換器。9.通過采用上述技術方案，第一熱交換器對新風進行降溫?zé)峤粨Q，第二熱交換器對排風進行加熱升溫。10.本發明進一步設置為，所述處理泵管道的一端與氯化鋰除濕劑相連接，且處理泵管道的另一端延伸至除濕機構的內側經過第一熱交換器內部并設置于第一蜂巢媒介的上方。11.通過采用上述技術方案，化鋰除濕劑可以自上而下均勻浸潤第一蜂巢媒介的表面。12.本發明進一步設置為，所述除濕機構與再生機構為一體化成型結構，且除濕機構與再生機構底部氯化鋰除濕劑的液面處于同一水平面。13.通過采用上述技術方案，方便了吸收水分的氯化鋰除濕劑進入再生機構進行再生。14.本發明進一步設置為，所述再生泵管道的一端與氯化鋰除濕劑相連接，且再生泵管道的另一端延伸至再生機構的內側經過第二熱交換器內部并設置于第二蜂巢媒介的上方。15.通過采用上述技術方案，氯化鋰除濕劑可以自上而下均勻浸潤第二蜂巢媒介的表面。16.綜上所述，本發明主要具有以下有益效果：1、本發明通過冷凍水預處理機構對室外濕熱新風進行預處理，顯著降低其溫濕度，室外新風進入冷凍水預處理機構中由高溫冷凍水進行降溫除濕，隨后處理風機將新風抽入除濕機構中進行再次除濕降溫，新風以自下而上的方式流經第一蜂巢媒介的表面，而處理泵將氯化鋰除濕劑抽入除濕機構中，以自上而下均勻浸潤第一蜂巢媒介的表面，與新風進行充分的熱質交換，吸收新風內部的水分，逆流換熱時溶液流動方向與氣流方向相反,此外以浸潤的方式流動時，氯化鋰除濕劑表面的張力較大，使得溶液可以很好的留在機組內部,不會被帶出，達到除濕目的的同時，減少了溶液顆粒的逸出，除濕完成后配合制冷/制熱機構的盤管對新風進行制冷，將干冷的新風從送風口排入送風機構與室內回風口進入的回風混合，再由冷凍水再處理機構進行降溫，達到送風狀態點后進行送風工作，多次高溫冷凍水處理可以使新風得到更好的降溫除濕效果，而高溫冷凍水相較于傳統的低溫冷水機組能量轉換率更高，制冷量更大，電能消耗減少，同時新風直接與氯化鋰除濕劑接觸相較于傳統的氣-固方式吸附效率更高，不需要增配傳統的過濾環節。17.2、本發明可以對吸附水分至飽滿狀態的氯化鋰除濕劑進行再生，吸收有水分的氯化鋰除濕劑經由通道進入再生機構內部，再生風機將室外新風抽入再生機構中，經由制冷/制熱機構對盤管制冷時排的熱量對排風進行升溫，排風以自下而上的方式流經第二蜂巢媒介的表面，而再生泵將氯化鋰除濕劑抽入再生機構中，以自上而下均勻浸潤第一蜂巢媒介的表面，由于排風為高溫度空氣，吸收了水分的低濃度氯化鋰溶液在高溫情況下，表面水蒸氣分壓大于空氣水蒸氣分壓，空氣流動的同時可以將水蒸氣從室外排風出口排出，有效的將制冷/制熱機構產生的熱量進行充分利用，相較于傳統的除濕再生能耗更小，再生效果更好。附圖說明18.圖1為本發明的工作原理流程示意圖；圖2為本發明的外形第一視角示意圖；圖3為本發明的外形第二視角示意圖。19.圖中：1、冷凍水預處理機構；2、處理風機；3、除濕機構；4、第一蜂巢媒介；5、再生機構；6、氯化鋰除濕劑；7、處理泵；8、制冷/制熱機構；9、盤管；10、通道；11、第一熱交換器；12、第二熱交換器；13、再生泵；14、第二蜂巢媒介；15、再生風機；16、出風口；17、送風機構；18、冷凍水再處理機構；19、室外排風出口；20、室內回風口。具體實施方式20.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述。下面通過參考附圖描述的實施例是示例性的，僅用于解釋本發明，而不能理解為對本發明的限制。21.下面根據本發明的整體結構，對其實施例進行說明。22.一種柜式分體溶液調濕新風空調，如圖1所示，包括冷凍水預處理機構1，冷凍水預處理機構1通過管道連接有處理風機2，處理風機2通過管道連接有除濕機構3，除濕機構3的內部設置有第一蜂巢媒介4，除濕機構3的頂部開設有出風口16，除濕機構3的一側設置有再生機構5，除濕機構3與再生機構5的底部皆設置有氯化鋰除濕劑6，且除濕機構3與再生機構5之間開設有通道10，除濕機構3與再生機構5的外壁分別安裝有處理泵7與再生泵13，除濕機構3與再生機構5之間通過管道連接有制冷/制熱機構8，且除濕機構3的內部位于第一蜂巢媒介4的上方設置有盤管9，再生機構5的頂部安裝有再生風機15，再生機構5內部的中間設置有第二蜂巢媒介14，再生機構5的頂部開設有室外排風出口19，可以對吸附水分至飽滿狀態的氯化鋰除濕劑6進行再生，吸收有水分的氯化鋰除濕劑6經由通道10進入再生機構5內部，再生風機15將室外新風抽入再生機構5中，經由制冷/制熱機構8對盤管9制冷時排的熱量對排風進行升溫，排風以自下而上的方式流經第二蜂巢媒介14的表面，而再生泵13將氯化鋰除濕劑6抽入再生機構5中，以自上而下均勻浸潤第一蜂巢媒介4的表面，由于排風為高溫度空氣，吸收了水分的低濃度氯化鋰溶液在高溫情況下，表面水蒸氣分壓大于空氣水蒸氣分壓，空氣流動的同時可以將水蒸氣從室外排風出口19排出，有效的將制冷/制熱機構8產生的熱量進行充分利用，相較于傳統的除濕再生能耗更小，再生效果更好，出風口16通過管道連接有送風機構17，送風機構17的內部安裝有冷凍水再處理機構18，且送風機構17的底部設置有室內回風口20，通過冷凍水預處理機構1對室外濕熱新風進行預處理，顯著降低其溫濕度，室外新風進入冷凍水預處理機構1中由高溫冷凍水進行降溫除濕，隨后處理風機2將新風抽入除濕機構3中進行再次除濕降溫，新風以自下而上的方式流經第一蜂巢媒介4的表面，而處理泵7將氯化鋰除濕劑6抽入除濕機構3中，以自上而下均勻浸潤第一蜂巢媒介4的表面，與新風進行充分的熱質交換，吸收新風內部的水分，逆流換熱時溶液流動方向與氣流方向相反,此外以浸潤的方式流動時，氯化鋰除濕劑6表面的張力較大，使得溶液可以很好的留在機組內部,不會被帶出，達到除濕目的的同時，減少了溶液顆粒的逸出，除濕完成后配合制冷/制熱機構8的盤管9對新風進行制冷，將干冷的新風從出風口16排入送風機構17與室內回風口20進入的回風混合，再由冷凍水再處理機構18進行降溫，達到送風狀態點后進行送風工作。23.請參閱圖1，除濕機構3與再生機構5的內部分別設置有第一熱交換器11與第二熱交換器12。24.請參閱圖1，處理泵7管道的一端與氯化鋰除濕劑6相連接，且處理泵7管道的另一端延伸至除濕機構3的內側經過第一熱交換器11內部并設置于第一蜂巢媒介4的上方。25.請參閱圖1，除濕機構3與再生機構5為一體化成型結構，且除濕機構3與再生機構5底部氯化鋰除濕劑6的液面處于同一水平面。26.請參閱圖1，再生泵13管道的一端與氯化鋰除濕劑6相連接，且再生泵13管道的另一端延伸至再生機構5的內側經過第二熱交換器12內部并設置于第二蜂巢媒介14的上方。27.本發明的工作原理為：先通過冷凍水預處理機構1對室外濕熱新風進行預處理，顯著降低其溫濕度，室外新風進入冷凍水預處理機構1中由高溫冷凍水進行降溫除濕，隨后處理風機2將新風抽入除濕機構3中進行再次除濕降溫，新風以自下而上的方式流經第一蜂巢媒介4的表面，而處理泵7將氯化鋰除濕劑6抽入除濕機構3中，以自上而下均勻浸潤第一蜂巢媒介4的表面，與新風進行充分的熱質交換，吸收新風內部的水分，逆流換熱時溶液流動方向與氣流方向相反,此外以浸潤的方式流動時，氯化鋰除濕劑6表面的張力較大，使得溶液可以很好的留在機組內部,不會被帶出，達到除濕目的的同時，減少了溶液顆粒的逸出，除濕完成后配合制冷/制熱機構8的盤管9對新風進行制冷，將干冷的新風從出風口16排入送風機構17與室內回風口20進入的回風混合，再由冷凍水再處理機構18進行降溫，達到送風狀態點后進行送風工作，冬季模式下，低溫干燥的室外新風與回風混合，混合風在送風機構17內被外界提供的熱水加熱,再被加濕段加濕,達到送風狀態點后送風。28.盡管已經示出和描述了本發明的實施例，但本具體實施例僅僅是對本發明的解釋，其并不是對發明的限制，描述的具體特征、結構、材料或者特點可以在任何一個或多個實施例或示例中以合適的方式結合，本領域技術人員在閱讀完本說明書后可在不脫離本發明的原理和宗旨的情況下，可以根據需要對實施例做出沒有創造性貢獻的修改、替換和變型等，但只要在本發明的權利要求范圍內都受到專利法的保護。
