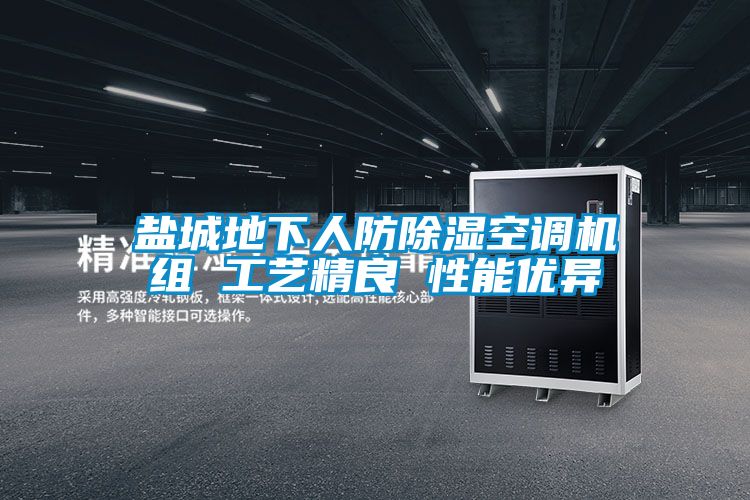

鹽城地下人防除濕空調機組 工藝精良 性能優異

鹽城地下人防除濕空調機組 工藝精良 性能優異

　　2、節能技術—熱回收利用冷凝熱作為空調機的二次加熱源，降低了機組的運行成本，節約了運行能耗，提高機組的節能指標。地下人防工程除濕空調機技術說明地下工程用除濕空調機是我公司集空調除濕設備的*設計和制造經驗，經過大量的基礎調研工作，通過大量的數據采集和分析，針對地下工程或類似地下工程使用環境，系列化開發了這一新型除濕空調設備，適用于工程、人防工程、地鐵車站、航天基地、地下商場、地下娛樂中心等既有一般空調又有除濕要求的場所。本系列產品運用了全新的設計理念，針對地下工程的熱濕負荷特征度身定制，并采用了大量新材料、新技術和新工藝，機組同時具有中央空調機和除濕機兩種功能，真正實現一機多用，各項性能指標優越，堪稱新時代的節能環保成員。機組概況：地下工程用除濕空調機是我公司集四十余年空調除濕設備的*設計和制造經驗，通過大量的數據采集和分析，針對地下工程或類似地下工程使用環境，系列化開發了這一新型除濕空調設備，適用于工程、人防工程、地鐵車站、航天基地、地下商場、地下娛樂中心等既有一般空調又有除濕要求的場所。本系列產品運用了全新的設計理念，針對地下工程的熱濕負荷特征度身定制，并采用了大量新材料、新技術和新工藝，機組同時具有中央空調機和除濕機兩種功能，真正實現一機多用，各項性能指標優越，堪稱新時代的節能環保成員。工作原理：除濕機組系統的運作由除濕機的內循環（制冷劑循環系統）、除濕機的外循環（空氣循環系統）組成;除濕機的內循環：通過壓縮機的運行→排氣口排出高溫高壓的氣體→進入冷凝器冷卻→變成低溫高壓氣體→通過毛細管截流→變成低溫低壓的液體→通過蒸發器蒸發吸熱→回到壓縮機變成低溫低壓的氣體，如此循環往復。除濕機的外循環：在正常開機的情況下→通過風機的運行→潮濕的空氣從進風口吸入→經過蒸發器→蒸發器將空氣中的水份吸附在鋁片上→變成干燥的空氣（→經過冷凝器散熱）→從出風口吹出。一、地下人防工程除濕空調機組特點1．功能多樣，一機多用2、節能技術—熱回收利用冷凝熱作為空調機的二次加熱源，降低了機組的運行成本，節約了運行能耗，提高機組的節能指標。3、縮小調溫盲區在一個標準大氣壓下，當進風參數為27℃、60％時，出風參數的區別：自動調溫除濕機地下工程用除濕空調機降溫17℃，90％升溫42℃，22%調溫29℃,44%以上23℃,63%以上4．結構型式“個性化”地下工程用除濕空調機采用模塊化設計理念和組合式結構，由混風過濾段、冷卻再熱段、送風段和主機段四個功能段組合而成。自由拼裝，連接簡單，拆卸方便。5．能量調節機組通過使用**的全封渦旋壓縮機或半封螺桿壓縮機，分級調節實現多種工況運行模式，同時可以采用變速風機與壓縮機的能調相結合。5.1壓縮機采用美國Copeland全封閉渦旋壓縮機，*具有*高能效比，比目前市場上較**的活塞式壓縮機還高12%；*二具有**的**性，運動部件少，軸向及徑向的柔性設計提供了**的耐液擊和容忍雜質的能力；*三具有噪音低、性能**等*特的優越性能特以及較低的系統設計成本和運行成本。5.2采用臺灣半封閉螺桿式壓縮機，其特點如下：?大的制冷量和很高的能效比，可以帶經濟器運行?內置的能量調節裝置可以對壓縮機進行分級或無級的冷量調節?的潤滑系統和大尺寸的軸承*了壓縮機的**的持續的運行?適用于各種制冷劑優勢：?專為大型商冷凍系統或工業冷凍系統設計的?德國**、嚴格的制造技術，壽命長，故障率低?強大的售后*體系?容量調節閥自動復位到較小負荷位置，確保壓縮機電機在較小負荷下啟動?內部排氣止回閥可防止轉子在停機時逆轉?壓縮機內置保護模塊SE－E1監測電機相故障、壓縮機油溫控制和油位開關；?外接油冷卻盤管，可保持油溫穩定在40～60℃之間，*壓縮機轉子的潤滑、密封和冷卻，使壓縮機運行、穩定6．直接蒸發，制冷機組為自帶冷源（直接蒸發式）多功能組合式除濕空調設備，集制冷系統、通風系統和控制系統于一體，與用冷凍水作為二次冷媒的機組相比，簡單、，效率提高10%以上；蒸發器配列設計，充分利用蒸發器面積，在50%負荷時，蒸發器效率提高30%以上，制冷**。7.機組安裝方便，現場只需接線、接管即可運行。8.全自動控制機組應用現代控制技術，優化控制模型，采用**的PLC控制系統，自帶控制柜，確?？刂凭?，且**實現機電一體化。機組配有友好簡單的全中文人機界面，標準配置為文本顯示器，亦可按用戶要求采用觸摸屏。8.1自動化控制水平**，機組機電一體化程度高，功能齊全，能實現機組啟停程序管理、定時控制、全功能故障報警及故障自我診斷功能等。同時具備RS482/RS232通訊接口，方便用戶實現機組的集中監控和遠程監控。8.2軟件采用三級密碼保護。防止程序和設定參數隨意更改。8.3當機組發生故障時，機組立即自動停止運行，報警輸出故障信號并顯示故障原因及故障所處的地方，以便于故障排除和機組的及時維護。9.機組具備的控制功能：◆機組啟?？刂啤魴C組程序設定◆壓縮機啟停程序管理◆機組定時管理◆遠程、近程控制選擇◆可編程溫濕度管理◆全功能運行參數顯示9.1機組具備的保護功能◆壓縮機相序保護◆壓縮機過載、過熱保護◆送風電機設置過載保護◆系統設有高、低壓力保護二、功能段介紹1．混風過濾段：使新風和回風進行混合，并對混合空氣進行過濾處理，主要包括新風閥門、回風閥門和初效過濾器。2．冷卻再熱段：對空氣進行相應的熱濕處理，主要包括蒸發器和風冷冷凝器。3．送風段：將處理后的空氣輸送到目的地，主要包括變速風機和減震裝置，出風方式為上出風。4．主機段：對制冷工質進行壓縮冷凝處理，主要由壓縮機、水冷冷凝器、貯液器、干燥過濾器、電磁閥等制冷元器件和電器控制系統組成。5．其它：本公司還可以根據用戶實際需求增設中效過濾段、中間段等輔助功能段，以滿足不同場合的空氣處理要求。型號編制說明：備注說明：進風方式規定如下：面對控制器，回風口在左側的為左進風，回風口在右側的為右進風；本系列機組的冷卻水進出口與控制器呈異側分布，即控制器在正面，冷卻水進出口在背面。型號示例：CK12-DX表示名義風量為m3/h，回風方式為端部回風的南方型地下工程用除濕空調機，面對機組控制器，回風口在右側。三．產品技術參數CK9-BDX-S（S型為帶加濕）型號性能參數CK9-BDX-S機組整機性能制冷量KW55除濕量㎏/h32制熱量kw24加濕量㎏/h4風量m3/h9000機外余壓Pa500噪音dB(A)72冷卻水流量t/h12壓縮機功率Kw6.8×2總功率（S型）KW30.5風機功率Kw3.5總重量㎏1060混風過濾段空氣過濾器型式初效板式新風閥門型式電動/手動（用戶自配）回風閥門型式電動/手動（用戶自配）外形尺寸長mm1000寬mm1800高mm1400重量㎏150空氣處理段蒸發器型式銅管套鋁片風冷冷凝器型式銅管套鋁片加熱器類型電熱管式功率kw24加濕器（S型）類型電極式加濕量kg/h4功率kw3外形尺寸長mm1000寬mm1800高mm1400重量㎏400送風機段風機類型外轉子低噪音離心式功率KW3.5外形尺寸長mm1000寬mm1800高mm1400重量㎏230主機段制冷劑類型R22節流方式熱力膨脹閥壓縮機類型全封渦旋壓縮機數量臺2功率KW6.8水冷冷凝器類型殼管式水流量m3/h12進出水管徑Rp1-1/2″水阻kPa＜90外形尺寸長mm1000寬mm1800高mm1400重量㎏480電源型式三相四線~380V50Hz總重量Kg1260總功率KW30.5地下人防工程用除濕空調機組基本配置表序號部件名稱*（原*國）全封閉渦旋式壓縮機美國谷輪Copeland1半封閉螺桿壓縮機臺灣Hanbell2離心風機英德利3膨脹閥（美國）/（丹麥）4干燥過濾器芯（美國）5翅片式蒸發器自制6水冷冷凝器蓋頓納斯/硚鑫7電加熱器自制8壓力控制器上恒/上海恒鑫9鋁合金框架鋁合金10面板外鋼板噴涂，內鍍鋅板中夾聚氨酯保溫11觸摸屏威綸（臺灣）/昆侖通泰（國產）12可編程控制器西門子（德國）/施耐德（法國）13交流接觸器施耐德（法國）/LG（韓國）14斷路器施耐德（法國）/LG（韓國）注：如需過濾器為袋式中效，混合過濾段要加300mm。機外余壓要減50Pa。3、縮小調溫盲區在一個標準大氣壓下，當進風參數為27℃、60％時，出風參數的區別：自動調溫除濕機地下工程用除濕空調機降溫17℃，90％升溫42℃，22%調溫29℃,44%以上23℃,63%以上-/gbaagcd/-m.
