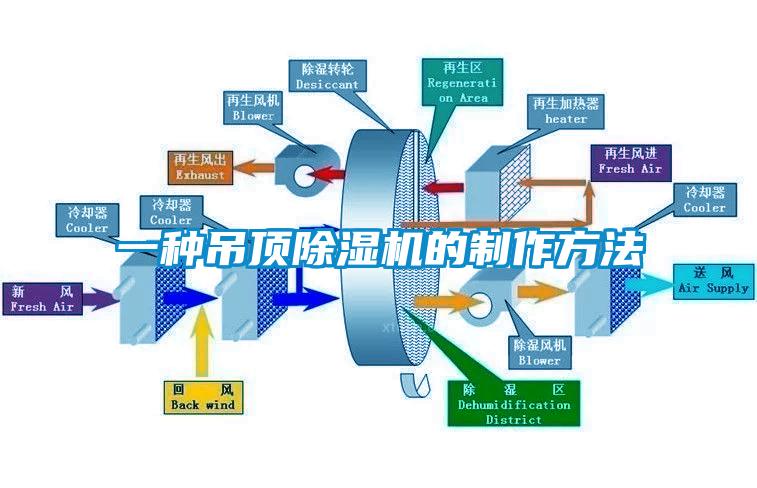

　　1.本實用新型涉及除濕機技術領域，具體為一種吊頂除濕機。背景技術：2.除濕機又稱為抽濕機、干燥機和除濕器，一般可分為民用除濕機和工業除濕機兩大類，屬于空調家庭中的一個部分，通常常規除濕機由壓縮機、熱交換器、風扇、盛水器、機殼和控制器組成，其工作原理是：由風扇將潮濕空氣抽入機內，通過熱交換器，此時空氣中的水分子冷凝成水珠，處理過后的干燥空氣排出機外，如此循環使室內濕度保持在適宜的相對濕度。3.吊頂除濕機適用于安裝在建筑物的吊頂上，而傳統的吊頂除濕機在安裝的時候，需要兩人以上合作完成，一人在下方對除濕機外殼進行支撐，另一人進行安裝，而且除濕機在安裝后，如果需要更換內部零件，則需要對除濕機拆除，費時費力。因此我們對此做出改進，提出一種吊頂除濕機。技術實現要素：4.為了解決上述技術問題，本實用新型提供了如下的技術方案：5.本實用新型一種吊頂除濕機，包括除濕機外殼，所述除濕機外殼的一側固定連接有安裝面板，且安裝面板的表面開設有安裝槽和兩個卡槽，所述安裝槽與兩個卡槽相互連通，且卡槽設置在安裝槽的一側，所述安裝槽內設置有安裝板，且安裝板上連接有過濾網板，所述安裝板的一側固定連接有兩個固定塊，所述固定塊分別活動設置在卡槽內，所述安裝面板內兩個卡槽靠近的一側分別開設有調節槽，所述調節槽內活動設置有插塊，且兩個所述插塊之間通過轉軸連接。6.作為本實用新型的一種優選技術方案，所述轉軸的一端轉動連接在安裝面板內，且插塊的一端通過拉力繩活動穿過調節槽，并纏繞在轉軸的表面，所述轉軸的另一端設置在安裝面板的外側。7.作為本實用新型的一種優選技術方案，所述插塊為“t”型結構，且插塊的一端活動穿過調節槽內靠近卡槽的一端，并貫穿固定塊，所述插塊未穿過調節槽的一端通過支撐彈簧連接在調節槽的內壁上。8.作為本實用新型的一種優選技術方案，所述除濕機外殼的兩側分別開設有安置槽，且安置槽內活動設置有擋塊，所述安裝面板上開設有與安置槽連通的滑槽，且滑槽內滑動連接有推塊。9.作為本實用新型的一種優選技術方案，所述推塊與擋塊的一端連接，且推塊與滑槽的一側內壁之間通過張力彈簧連接。10.作為本實用新型的一種優選技術方案，所述除濕機外殼的一側連接有兩個風管，且風管設置在除濕機外殼靠近安裝槽的一側，所述過濾網板覆蓋在風管的表面。11.作為本實用新型的一種優選技術方案，所述安裝面板上遠離安裝槽的一側安裝有出風網格，所述安裝面板的四周分別開設有安裝孔。12.本實用新型的有益效果是：該種吊頂除濕機，在除濕機外殼的底部設置安裝面板，并且在安裝面板上增設了安裝槽，能通過開設的安裝槽與除濕機外殼內部的過濾槽進行連通，通過將過濾網板連接在安裝板上，并且將安裝板固定在安裝槽內，從而能對過濾網板進行拆卸和更換，在不需要拆除除濕機外殼的情況下，即可實現過濾網板的更換，增設的過濾網板，能更加有效的處理外部進入的空氣，減少除濕機處理的時間；13.通過在除濕機外殼的兩側分別設置可滑動的擋塊，能便于對安裝過程中的除濕機外殼進行初步固定，能使擋塊將除濕機外殼暫時的卡設在吊頂的頂部，并且使安裝面板接觸吊頂的底部，不需要人工扶持，即可通過安裝孔對安裝面板進行安裝，使安裝面板固定在吊頂的底部，單人即可操作，簡化了吊頂除濕機的安裝過程。附圖說明14.圖1是本實用新型一種吊頂除濕機的結構示意圖；15.圖2是本實用新型一種吊頂除濕機的安裝面板結構示意圖；16.圖3是本實用新型一種吊頂除濕機的側視結構示意圖；17.圖4是本實用新型圖2中a處放大圖。18.圖中：1、除濕機外殼；2、安裝面板；3、風管；4、安置槽；5、擋塊；6、安裝孔；7、安裝板；8、固定塊；9、轉軸；10、滑槽；11、推塊；12、張力彈簧；13、安裝槽；14、卡槽；15、插塊；16、調節槽；17、支撐彈簧；18、拉力繩。具體實施方式19.以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。20.實施例：如圖1-4所示，本實用新型一種吊頂除濕機，包括除濕機外殼1，除濕機外殼1的一側固定連接有安裝面板2，且安裝面板2的表面開設有安裝槽13和兩個卡槽14，安裝槽13與兩個卡槽14相互連通，且卡槽14設置在安裝槽13的一側，安裝槽13內設置有安裝板7，且安裝板7上連接有過濾網板，安裝板7的一側固定連接有兩個固定塊8，固定塊8分別活動設置在卡槽14內，安裝面板2內兩個卡槽14靠近的一側分別開設有調節槽16，調節槽16內活動設置有插塊15，且兩個插塊15之間通過轉軸9連接。21.其中，轉軸9的一端轉動連接在安裝面板2內，且插塊15的一端通過拉力繩18活動穿過調節槽16，并纏繞在轉軸9的表面，轉軸9的另一端設置在安裝面板2的外側。22.其中機，插塊15為“t”型結構，且插塊15的一端活動穿過調節槽16內靠近卡槽14的一端，并貫穿固定塊8，插塊15未穿過調節槽16的一端通過支撐彈簧17連接在調節槽16的內壁上。23.其中，除濕機外殼1的兩側分別開設有安置槽4，且安置槽4內活動設置有擋塊5，安裝面板2上開設有與安置槽4連通的滑槽10，且滑槽10內滑動連接有推塊11。24.其中，推塊11與擋塊5的一端連接，且推塊11與滑槽10的一側內壁之間通過張力彈簧12連接。25.其中，除濕機外殼1的一側連接有兩個風管3，且風管3設置在除濕機外殼1靠近安裝槽13的一側，過濾網板覆蓋在風管3的表面。26.其中，安裝面板2上遠離安裝槽13的一側安裝有出風網格，安裝面板2的四周分別開設有安裝孔6。27.工作原理：在除濕機外殼1的底部設置安裝面板2，并且在安裝面板2上增設了安裝槽4，能通過開設的安裝槽4與除濕機外殼1內部的過濾槽進行連通，通過將過濾網板連接在安裝板7上，并且將安裝板7固定在安裝槽13內，從而能對過濾網板進行拆卸和更換，轉動轉軸9，使轉軸9拉動拉力繩18，從而兩個插塊15分別遠離固定塊8，安裝板7在重力作用下，下落，帶出過濾網板，能對過濾網板進行更換，在自然狀態下，支撐彈簧17支撐著插塊15，使插塊15能插入固定塊8內，進行固定，在不需要拆除除濕機外殼1的情況下，即可實現過濾網板的更換，增設的過濾網板，能更加有效的處理外部進入的空氣，減少除濕機處理的時間；28.通過在除濕機外殼1的兩側分別設置可滑動的擋塊5，能便于對安裝過程中的除濕機外殼1進行初步固定，向中部推動兩個推塊11，將除濕機外殼1穿過吊頂上的安裝孔，安裝面板2接觸吊頂的底部，放開推塊11，推塊11通過張力彈簧12推動擋塊5向兩側移動，能使擋塊將除濕機外殼1暫時的卡設在吊頂的頂部，并且使安裝面板2接觸吊頂的底部，不需要人工扶持，即可通過固定螺釘穿過安裝孔6對安裝面板2進行安裝，使安裝面板2固定在吊頂的底部，單人即可操作，簡化了吊頂除濕機的安裝過程，如果固定螺釘發生脫落的情況，那吊頂上端支撐的擋塊5也能給除濕機外殼1一定時間的支撐力度，防止其直接落下，造成人員或者財產損傷。29.最后應說明的是：在本實用新型的描述中，需要說明的是，術語“豎直”、“上”、“下”、“水平”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。30.在本實用新型的描述中，還需要說明的是，除非另有明確的規定和限定，術語“設置”、“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。31.以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
