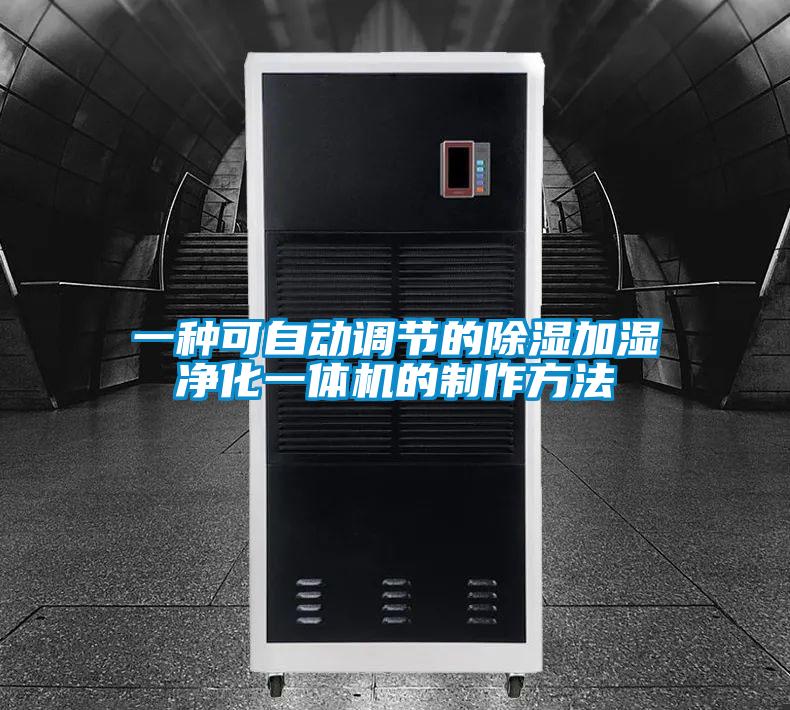

一種可自動調節的除濕加濕凈化一體機的制作方法

一種可自動調節的除濕加濕凈化一體機的制作方法

　　1.本實用新型涉及空氣凈化技術領域，尤其涉及一種可自動調節的除濕加濕凈化一體機。背景技術：2.空氣凈化是指針對室內的各種環境問題提供殺菌消毒、降塵除霾、祛除有害裝修殘留以及異味等整體解決方案，提高改善生活、辦公條件，增進身心健康。室內環境污染物和污染來源主要包括放射性氣體、霉菌、顆粒物、裝修殘留、二手煙等；3.目前現有的空氣凈化裝置，功能有限，普通的空氣凈化器一般只具有凈化空氣的作用，且內部結構在安裝時大多通過螺釘固定，但螺釘易生銹，生銹的螺釘不易拆卸，從而大大增加了拆卸更換或檢修的時間，因此本實用新型提出一種可自動調節的除濕加濕凈化一體機以解決現有技術中存在的問題。技術實現要素：4.針對上述問題，本實用新型提出一種可自動調節的除濕加濕凈化一體機，該可自動調節的除濕加濕凈化一體機,通過在機體外殼的內部設置除濕器和加濕器，使本裝置不僅可以對空氣進行凈化，同時也可以對空氣進行除濕或加濕，從而大大增加了本裝置的功能性。5.為實現本實用新型的目的，本實用新型通過以下技術方案實現：一種可自動調節的除濕加濕凈化一體機，包括機體外殼、進風口、第一出風口、第二出風口、風機、消毒器、分流倉、除濕器和加濕器，所述機體外殼正面的上端設有進風口，所述進風口的下面設有第一出風口，所述第一出風口的下方設有第二出風口，所述進風口、第一出風口和第二出風口的內部均設有風機，所述機體外殼的上端通過裝配組件可拆卸安裝有消毒器，所述消毒器的側下方設有分流倉，所述分流倉的下方設有除濕器，所述除濕器的前側設有加濕器，所述消毒器、分流倉、除濕器和加濕器之間通過管道分別與進風口、第一出風口以及第二出風口連通，所述第一出風口和第二出風口之間的機體外殼上設有控制面板。6.進一步改進在于：所述消毒器的輸入端通過管道與進風口連通，所述消毒器的輸出端通過管道與分流倉連通，所述消毒器輸出端的管道上還設有旁路管道，所述旁路管道與第一出風口連通，所述分流倉的一個輸出端通過管道與除濕器的輸入端連通，所述分流倉的另一個輸出端通過管道與加濕器的輸入端連通，所述除濕器的輸出端與加濕器的輸出端均通過管道與第二出風口連通。7.進一步改進在于：所述分流倉的輸入端設有第一電磁閥，所述旁路管道上設有第二電磁閥，所述除濕器的輸入端設有第三電磁閥，所述加濕器的輸入端設有第四電磁閥，位于所述除濕器輸出端和加濕器輸出端的兩組管道連接處的管道上均設有止回閥。8.進一步改進在于：所述機體外殼內連接的所有管道均通過固定支架進行支撐固定，所述固定支架的底部與機體外殼固定連接。9.進一步改進在于：所述裝配組件包括安裝桿、安裝座、固定槽口、限位桿、第一彈簧和調節組件，所述消毒器、分流倉、除濕器和加濕器一側的四角處均設有安裝桿，所述機體外殼靠近安裝桿的一側內壁上設有安裝座，所述安裝座上設有固定槽口，所述安裝桿的一端對稱鉸接有限位桿，所述限位桿與安裝桿之間設有第一彈簧，所述限位桿隨著安裝桿插入安裝座的內部并通過固定槽口對限位桿的位置進行限位，所述安裝座上設有使限位桿與安裝座分離的調節組件。10.進一步改進在于：所述調節組件包括調節按鈕和第二彈簧，所述安裝座上對稱貫穿設有兩組調節按鈕，所述調節按鈕的一端與限位桿相貼合，所述調節按鈕與安裝座之間設有第二彈簧。11.進一步改進在于：所述消毒器、除濕器、加濕器、第一電磁閥、第二電磁閥、第三電磁閥和第四電磁閥與控制面板之間電性連接，所述進風口、第一出風口和第二出風口上均罩設有防塵網。12.本實用新型的有益效果為：本實用新型通過在機體外殼的內部設置除濕器和加濕器，使本裝置不僅可以對空氣進行凈化，同時也可以對空氣進行除濕或加濕，從而大大增加了本裝置的功能性，同時本裝置通過裝配組件對消毒器、除濕器和加濕器進行安裝固定，拆卸和安裝都較為方便，大大減少了安裝拆卸的時間。附圖說明13.圖1是本實用新型的主視圖。14.圖2是本實用新型的左視剖視圖。15.圖3是本實用新型各部件的裝配位置圖。16.圖4是本實用新型裝配組件的示意圖。17.圖5是本實用新型固定支架的示意圖。18.其中：1、機體外殼；2、進風口；3、第一出風口；4、第二出風口；5、風機；6、消毒器；7、分流倉；8、除濕器；9、加濕器；10、控制面板；11、第一電磁閥；12、第二電磁閥；13、第三電磁閥；14、第四電磁閥；15、止回閥；16、固定支架；17、安裝桿；18、安裝座；19、固定槽口；20、限位桿；21、第一彈簧；22、調節按鈕；23、第二彈簧；24、防塵網。具體實施方式19.為了加深對本實用新型的理解，下面將結合實施例對本實用新型做進一步詳述，本實施例僅用于解釋本實用新型，并不構成對本實用新型保護范圍的限定。20.根據圖1、2、3、4、5所示，本實施例提出了一種可自動調節的除濕加濕凈化一體機，包括機體外殼1、進風口2、第一出風口3、第二出風口4、風機5、消毒器6、分流倉7、除濕器8和加濕器9，所述機體外殼1正面的上端設有進風口2，所述進風口2的下面設有第一出風口3，所述第一出風口3的下方設有第二出風口4，所述進風口2、第一出風口3和第二出風口4的內部均設有風機5，所述機體外殼1的上端通過裝配組件可拆卸安裝有消毒器6，所述消毒器6的側下方設有分流倉7，所述分流倉7的下方設有除濕器8，除濕器8作為現有技術，其工作原理是由風扇將潮濕空氣抽入機內，通過熱交換，此時空氣中的水份冷凝成水珠，處理過后的干燥空氣排出機外，如此循環使室內濕度降低，所述除濕器8的前側設有加濕器9，加濕器9作為現有技術，是通過將水霧化與空氣混合，從而增加空氣濕度，所述消毒器6、分流倉7、除濕器8和加濕器9之間通過管道分別與進風口2、第一出風口3以及第二出風口4連通，所述第一出風口3和第二出風口4之間的機體外殼1上設有控制面板10,本裝置在使用時，通過進風口2處的風機5將室內的空氣吸入，并通過管道送入消毒器6內進行凈化殺菌，消毒器6作為現有技術，且工作原理是通過過濾網過濾空氣中的懸浮顆粒，利用臭氧的強氧化性對空氣殺菌消毒，除異味，除空氣中的甲醛、細菌、霉菌等有害身體健康的成分，使空氣得到消毒和凈化，凈化之后的空氣可以根據需求通過第一出風口3直接送出，或通過除濕器8以及加濕器9進行除濕或加濕，再由第二出風口4送出，從而達到對室內空氣進行除濕或加濕的目的，大大增加了本裝置的功能性。21.所述消毒器6的輸入端通過管道與進風口2連通，所述消毒器6的輸出端通過管道與分流倉7連通，所述消毒器6輸出端的管道上還設有旁路管道，所述旁路管道與第一出風口3連通，所述分流倉7的一個輸出端通過管道與除濕器8的輸入端連通，所述分流倉7的另一個輸出端通過管道與加濕器9的輸入端連通，所述除濕器8的輸出端與加濕器9的輸出端均通過管道與第二出風口4連通。22.所述分流倉7的輸入端設有第一電磁閥11，所述旁路管道上設有第二電磁閥12，所述除濕器8的輸入端設有第三電磁閥13，所述加濕器9的輸入端設有第四電磁閥14，位于所述除濕器8輸出端和加濕器9輸出端的兩組管道連接處的管道上均設有止回閥15，在使用時，控制面板10通過自動控制第二電磁閥12打開，第一電磁閥11、第三電磁閥13和第四電磁閥14關閉，從而使空氣經過凈化后直接從第一出風口3排出，當需要對空氣進行除濕時，第一電磁閥11和第三電磁閥13打開，第二電磁閥12和第四電磁閥14關閉，凈化后的空氣進入分流倉7并流向除濕器8，再通過除濕器8進行除濕，再由第二出風口4排出，當需要對空氣進行加濕時，第一電磁閥11和第四電磁閥14打開，第二電磁閥12和第三電磁閥13關閉，凈化后的空氣進入加濕器9進行加濕，再由第二出風口4排出，而止回閥15的設計，可以防止空氣回流。23.所述機體外殼1內連接的所有管道均通過固定支架16進行支撐固定，所述固定支架16的底部與機體外殼1固定連接，通過固定支架16對多組水管進行固定，保證各水管連接的穩定性。24.所述裝配組件包括安裝桿17、安裝座18、固定槽口19、限位桿20、第一彈簧21和調節組件，所述消毒器6、分流倉7、除濕器8和加濕器9一側的四角處均設有安裝桿17，所述機體外殼1靠近安裝桿17的一側內壁上設有安裝座18，所述安裝座18上設有固定槽口19，所述安裝桿17的一端對稱鉸接有限位桿20，所述限位桿20與安裝桿之間設有第一彈簧21，所述限位桿20隨著安裝桿插入安裝座18的內部并通過固定槽口19對限位桿20的位置進行限位，所述安裝座18上設有使限位桿20與安裝座18分離的調節組件，通過將安裝桿17從固定槽口19插入安裝座18內，第一彈簧21的彈性勢能會使限位桿20張開，從而使限位桿20卡在固定槽口19的內部，從而實現各結構的快速安裝，大大減少了安裝時間。25.所述調節組件包括調節按鈕22和第二彈簧23，所述安裝座18上對稱貫穿設有兩組調節按鈕22，所述調節按鈕22的一端與限位桿20相貼合，所述調節按鈕22與安裝座18之間設有第二彈簧23，當需要拆卸更換時，通過按下調節按鈕22，第二彈簧23收縮，調節按鈕22的一端推動限位桿20收縮，同時壓迫第一彈簧21收縮，此時限位桿20不再卡在固定槽口19內，從而可以將安裝桿17從而安裝座18內拔下。26.所述消毒器6、除濕器8、加濕器9、第一電磁閥11、第二電磁閥12、第三電磁閥13和第四電磁閥14與控制面板10之間電性連接，所述進風口2、第一出風口3和第二出風口4上均罩設有防塵網24。27.該可自動調節的除濕加濕凈化一體機通過進風口2處的風機5將室內的空氣吸入，控制面板10通過自動控制第二電磁閥12打開，第一電磁閥11、第三電磁閥13和第四電磁閥14關閉，從而使空氣經過凈化后直接從第一出風口3排出，當需要對空氣進行除濕時，第一電磁閥11和第三電磁閥13打開，第二電磁閥12和第四電磁閥14關閉，凈化后的空氣進入分流倉7并流向除濕器8，再通過除濕器8進行除濕，再由第二出風口4排出，當需要對空氣進行加濕時，第一電磁閥11和第四電磁閥14打開，第二電磁閥12和第三電磁閥13關閉，凈化后的空氣進入加濕器9進行加濕，再由第二出風口4排出。28.以上顯示和描述了本實用新型的基本原理、主要特征和優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
